Tretlager DDR
Wenn die Kurbel deines alten Diamant oder Mifa bei jeder Umdrehung knackt und Spiel hat, ist meist das Tretlager fällig. Genau an dieser Stelle trennt sich beim DDR-Rad das alte Thompson-Prinzip vom heutigen Patronenlager – und wer das versteht, kauft das richtige Innenlager.
Warum das Tretlager beim DDR-Rad eine Sonderrolle spielt
Das Tretlager sitzt im Rohr zwischen den beiden Kurbeln, dem sogenannten Tretlagergehäuse, und überträgt jede Pedalumdrehung auf den Antrieb. Bei klassischen DDR-Rädern von Diamant aus Karl-Marx-Stadt, Mifa aus Sangerhausen oder Möve findest du oft noch das alte Konus-System mit einzelnen Kugeln, Lagerschalen und Konterringen – bei vielen Rädern das sogenannte Thompson-Lager, das ganz ohne separate Achse mit fest verbundenen Tretkurbeln auskommt.
Dieses Prinzip war robust und ließ sich mit einfachem Werkzeug nachstellen. Der Nachteil: Es verschleißt, läuft nach Jahrzehnten rau und lässt sich nicht immer sauber justieren. Deshalb landen viele Restauratoren früher oder später bei der Frage, ob sie das Originallager erhalten oder auf ein modernes, wartungsarmes Patronenlager umbauen.
Thompson-Lager erhalten oder auf Patronenlager umbauen?
Willst du dein DDR-Rad möglichst originalgetreu erhalten, bleibst du beim vorhandenen Konus- oder Thompson-System. Hier werden Kugeln, Konus und Lagerschalen gereinigt, gefettet und neu eingestellt. Ersatzkugeln und Schalen gibt es weiterhin, das Nachstellen erfordert aber Geduld und das passende Konterwerkzeug.
Der pragmatische Weg für ein Alltagsrad ist der Umbau auf ein modernes Innenlager, auch Patronenlager genannt. Dabei sitzt die Lagereinheit komplett gekapselt in einer Hülse, die Achse ist meist als Vierkant (Vierkant-Konus) ausgeführt, auf den die neue Kurbel geklemmt wird. Solche Lager laufen wartungsfrei und sind gegen Nässe und Schmutz abgedichtet – ein spürbarer Gewinn, wenn das Rad draußen steht. Wichtig ist nur, dass Kurbel, Achslänge und Gehäusegewinde zueinander passen.
Maße verstehen: BSA-Gewinde, Gehäusebreite und Achslänge
Bevor du ein Lager bestellst, brauchst du drei Angaben. Erstens das Gewinde des Tretlagergehäuses: Der weit verbreitete Standard heißt BSA (englisches Gewinde, 1.37 Zoll x 24 Gänge). Zweitens die Gehäusebreite, gemessen als Innenbreite des Rohres – bei Trekking- und Cityrädern sind 68 mm üblich, bei manchen älteren oder robusten Rahmen 73 mm. Drittens die Achslänge in Millimetern, etwa 122,5 mm, die zusammen mit der Kurbel die Kettenlinie bestimmt.
Genau diese Werte findest du auch in den Bezeichnungen gängiger Innenlager wieder, zum Beispiel „BSA 68 mm x 122,5". Bei einem echten DDR-Rahmen solltest du das Gewinde vor dem Kauf prüfen, denn nicht jeder Altrahmen folgt dem heutigen BSA-Standard, und ein festgerostetes Originallager muss sich erst sauber herausdrehen lassen. Im Zweifel misst du das ausgebaute Teil oder fragst in einer Fahrradwerkstatt nach.
Passende Tretlager und Innenlager im Vergleich
Die folgende Auswahl zeigt gängige BSA-Innenlager mit Vierkant- oder moderner Achsaufnahme, wie sie für den Umbau oder die Reparatur an Klassiker-Rahmen infrage kommen. Achte beim Übertragen auf dein Rad immer auf Gewinde, Gehäusebreite und Achslänge.
SHIMANO Tretlagerachse BSA 122,5/68mm-BB-UN300 Vierkant D-NL
M-Wave Unisex – Erwachsene M Wave Carousel BB Repair Reparatur Innenlager Kompakt 122 5mm Fahrrad Silber Achse 122,5 mm EU
Shimano Tretlager-Mittelbewegung MTB XT BB-MT801 BSA 68/73mm Schwarz Unisex-Erwachsene Schwarz British Thread
KHE BMX Tretlager Innenlager US BB Set komplett mit gehärteten Lagerschalen
SHIMANO Achse Tretlager BSA RS-501
Generisch Thun Paso ML 68 mm x 122,5 BSA Tretlager Innenlager inkl Schrauben
ANCLLO BSA30 Tretlager BB30/30mm Achse auf BSA,externes Innenlager Fahrradbuchse für FSA/Rotor 3D/SRAM 68mm/73mm Fahrradzubehör 2 Stück
Point BMX-Innenlager - für einteilige Kurbeln silber 29204305
Mimoke Innenlager Tretlager Fahrrad BSA-Innenlager Vierlochachsen-Fahrradteile für Vierkantkegel Spindelkurbel 68x110,5/113/116/118/120/122,5/124/126MM
KHE BMX Tretlager Innenlager US BB Set komplett mit gehärteten Lagerschalen
Mimoke Innenlager Tretlager Fahrrad BSA-Innenlager Vierlochachsen-Fahrradteile für Vierkantkegel Spindelkurbel 68x110,5/113/116/118/120/122,5/124/126MM
Dymoece Innenlager Fahrrad Tretlager Innenlager BSA für Mountainbike MTB Vierkantkegelspindelkurbel

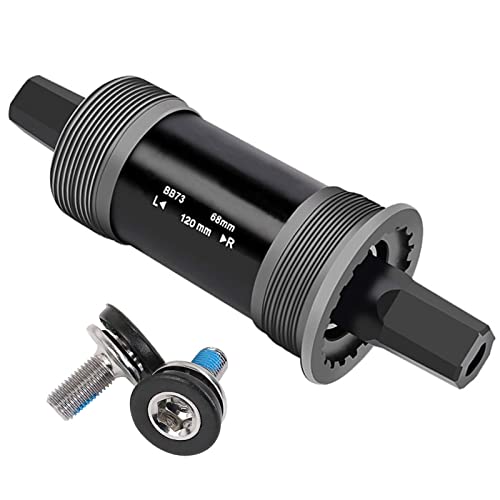

Meyecon Fahrrad Innenlager BSA Tretlager 68 mm Fahrrad Tretlager Vierkant-Innenlager für Vierkantspindelkurbel 68mm Rahmen Shell Radfahren Zubehör mit Wasserdichten Schrauben 122.5mm
cyclingcolors vierkantachse für BSA-Fahrrad-Tretlager achse kurbelgarnitur innenlager 35x54x39mm
Mimoke Innenlager 68MM Tretlager Fahrrad BSA-Innenlager Vierlochachsen-Fahrradteile für Vierkantkegel Spindelkurbel 120MM
Massi BSA Innenlager schwarz Einheitsgröße
Mimoke Innenlager 68MM Tretlager Fahrrad BSA-Innenlager Vierlochachsen-Fahrradteile für Vierkantkegel Spindelkurbel 122.5MM
Mimoke Innenlager Tretlager Fahrrad BSA-Innenlager Vierlochachsen-Fahrradteile für Vierkantkegelspindelkurbel 68x113/116/118/120/122,5/124/126MM 110.5
SHIMANO - Tretlager BSA 122,5/68mm-BB-UN300 Vierkant LL123
Worauf du beim Kauf achten solltest
- Gewindetyp: Stelle sicher, dass dein Gehäuse ein BSA-Gewinde hat. Für den DDR-Rahmen lohnt der Blick auf das ausgebaute Altlager oder eine Messung vor der Bestellung.
- Gehäusebreite: Miss die Innenbreite des Tretlagerrohres. 68 mm und 73 mm sind die häufigsten Werte und müssen zum Lager passen.
- Achslänge und Aufnahme: Die Achslänge (z. B. 122,5 mm) und die Form – klassischer Vierkant oder ein neueres System – müssen zu deiner vorhandenen oder geplanten Kurbel passen, sonst stimmt die Kettenlinie nicht.
- Werkzeug einplanen: Zum Aus- und Einbau brauchst du in der Regel einen Innenlager-Abzieher beziehungsweise das passende Werkzeug für die Lagerschalen. Ohne das richtige Werkzeug bekommst du ein festsitzendes Altlager kaum heraus.
- Kurbelabzieher bereithalten: Sitzt eine Vierkantkurbel auf der Achse, brauchst du zum Abnehmen einen Kurbelabzieher.
Häufige Fragen
Welches Tretlager passt in ein altes DDR-Rad von Diamant oder Mifa? +
Das hängt vom Gehäuse ab. Viele klassische DDR-Räder haben ein BSA-Gewinde; üblich sind Gehäusebreiten von 68 mm. Miss vor dem Kauf Gewinde, Gehäusebreite und benötigte Achslänge. Bei Originalrahmen kann das alte Konus- oder Thompson-Lager abweichen, deshalb solltest du das ausgebaute Teil prüfen oder in einer Werkstatt nachmessen lassen.
Was ist ein Thompson-Lager? +
Das Thompson-Lager ist ein älteres Tretlagersystem, das an vielen klassischen deutschen und DDR-Rädern verbaut wurde. Es arbeitet mit Konus, losen Kugeln und Lagerschalen, wobei die Tretkurbeln fest mit dem Lager verbunden sind. Es ist robust, lässt sich nachstellen, verschleißt aber über die Jahre und läuft dann rau.
Kann ich ein modernes Patronenlager in einen DDR-Rahmen einbauen? +
Ja, sofern das Gehäusegewinde passt oder passend hergerichtet wird. Ein modernes Patronenlager mit BSA-Gewinde läuft wartungsfrei und abgedichtet. Voraussetzung ist, dass Gehäusebreite, Achslänge und die verwendete Kurbel zueinander passen, damit die Kettenlinie stimmt.
Woran erkenne ich, dass mein Tretlager defekt ist? +
Typische Anzeichen sind Knacken oder Knirschen beim Treten, spürbares Spiel, wenn du die Kurbel seitlich bewegst, oder ein rauer, schwergängiger Lauf. Tritt das auf, sollten Lager gereinigt und nachgestellt oder gegen ein neues Innenlager getauscht werden.
